CDケースを利用した大型スイッチの作成

注意
　このページの情報に基づいた改造や制作は、各自の責任でおこなって下さい。作者は一切の責任を負いません。

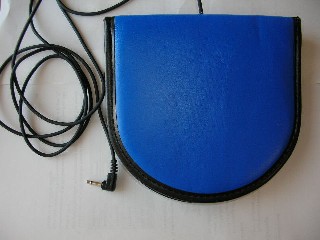

	大型スイッチ　大型のスイッチも市販のものはありますが、値段が高くてたくさん導入する場合、予算的に場合もあります。、安くて簡単に作れるものを紹介します。　ＣＤケースと、タクトスイッチを利用して作りました。縦　約１４cm　横　約１５cm　です。　欠点　よく使うと、形が崩れてきて、周辺部を押したとき、反応しなくなること。
作成方法
材料（材料費　約４００円）
	ＣＤケース　100円ショップで買ってきたものです。色は、他に赤・黄・黒などがありました。赤・青・黄と３色作れば３択問題などに利用できます。
	プラグ　パーツ屋で２００円ぐらいで買ってきたものです。　100円ショップで売っているモノラルのイヤホンのプラグとコードの部分だけを切り離しても使えます。3.5mmのモノラルのプラグを買ってきて、コードを半田付けすると、100円以下で作れます。
	タクトスイッチ　キートップのついたタクトスイッチです。　パーツ屋で５個２００円ぐらいで売っていたものです。実際に買うともう少し高いと思います。
	結束ケーブル　10cmのもの、100円ショップでも売っているところがあります。
工具
	左から　ワイヤープライヤー（ニッパでもよいです）　ラジオペンチ　プラス・ドライバー　千枚通し
	右から　半田ごて　半田・絶縁テープ　ホットボンド（接着剤でもよいです）　半田ごて台　（結束バンドも写っています。）
作成
	１）　ＣＤケースの背の部分に千枚通しで、穴をあけ、そこにコードを通す。２）　コードの絶縁被覆をニッパなどではぐ。　３）コードの2本の線を、タクトスイッチの2本の足に、それぞれ半田づけをする。４）コードを引っ張っても、半田付けした部分に力がかからないように、結束バンドをコードにつける。５）タクトスイッチを接着剤で、ＣＤが入る袋の中央付近に貼り付ける。（この貼り付ける位置が大切、どの位置が一番いいかは、ＣＤケースのチャックを閉め、ケースの上面をたたいて、一番スイッチが入りやすい位置にすること。なるべくケースの端の部分をたたいてもスイッチがはいる位置にすること。）６）半田付けした部分の絶縁や穴をあけたケースの部分とコードを外側から、接着剤で固定しておくとよりいいでしょう。
